[컴퓨터 구조] 플립플롭 (Flip-Flop)

플립플롭 (Flip-Flop) 이란?

1비트의 데이터를 보관, 유지하는 조합논리회로



플립플롭의 종류

S-R flip-flop (Set-Reset flip-flop)

NOR을 이용한 S-R flip-flop

S(set)가 1이고 R(reset)이 0일 때,

NOR게이트를 통과해서 회로를 따라가면 출력값 Q는 1, 반대값인 Q`값은 0을 유지하고 세트 상태가 된다.



다시 R(reset) 스위치를 눌러 1로 만들었을때,

NOR게이트를 통과해서 회로를 따라가면 출력값 Q는 0, 반대값인 Q`는 1이 되고 리셋 상태로 변하고 유지한다.



S와 R 스위치가 둘다 눌러진 1, 1 상태는 비정상인 상태로 다른 조치가 필요하다.

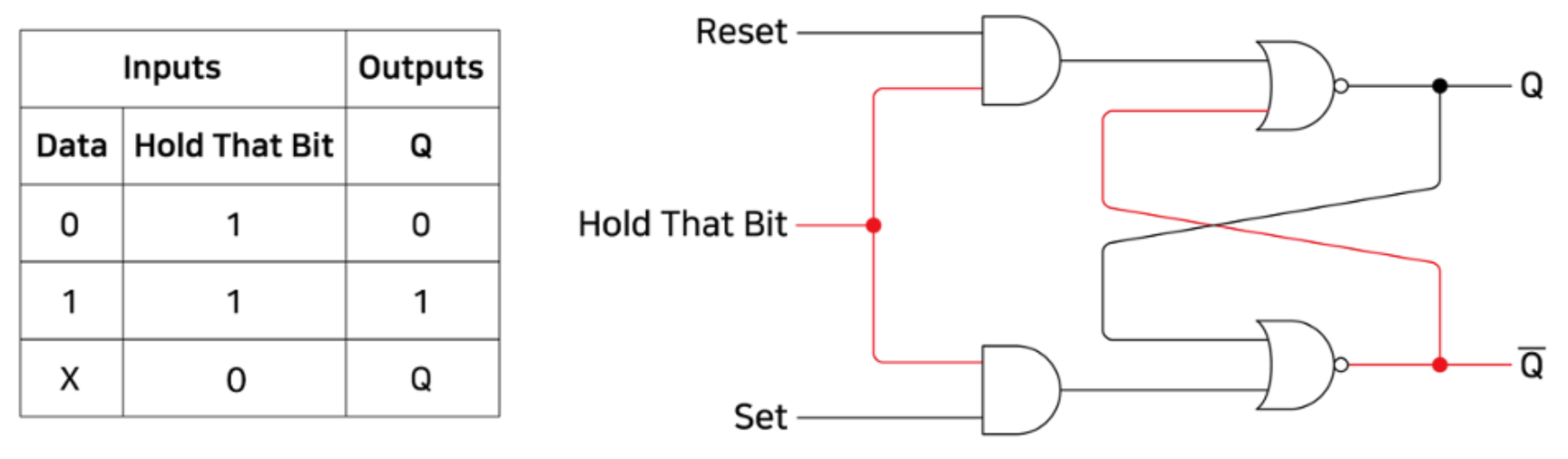

Level-triggered flip-flop



Hold That Bit라는 조합논리회로를 추가했을 때, Oscillator와 연결되어 있다고 가정.

Reset, Set값과 상관 없이 Oscillator(Clock)이 1일 때만 AND게이트를 통과할 수 있다.

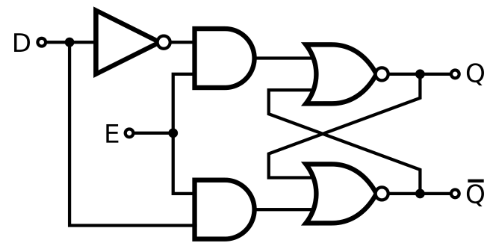

D flip-flop

SR이 둘다 1일 때의 비정상 상태를 해결하고 둘다 0일 때는 변화가 없으므로,

S와 R을 D(data) 하나로 합쳐서 표현한다.

D가 1이고 Clock이 1이면

• 아래 경로의 AND게이트를 1로 통과하고 NOR게이트에서 1은 무조건 0을 출력하므로 Q`는 0
• 위 경로의 AND게이트는 0으로 통과하고 아래 경로에서 받아온 0과 0의 NOR이므로 1을 출력하고 Q는 1
